Градирни пластиковые ГРД-M

Градирни пластиковые  ГРД-M

Градирни ГРД-М применяются в теплообменных аппаратах компрессорных установок, конденсаторах холодильных машин, кондиционерах, технологическом оборудовании легкой и пищевой промышленности

Описание товара

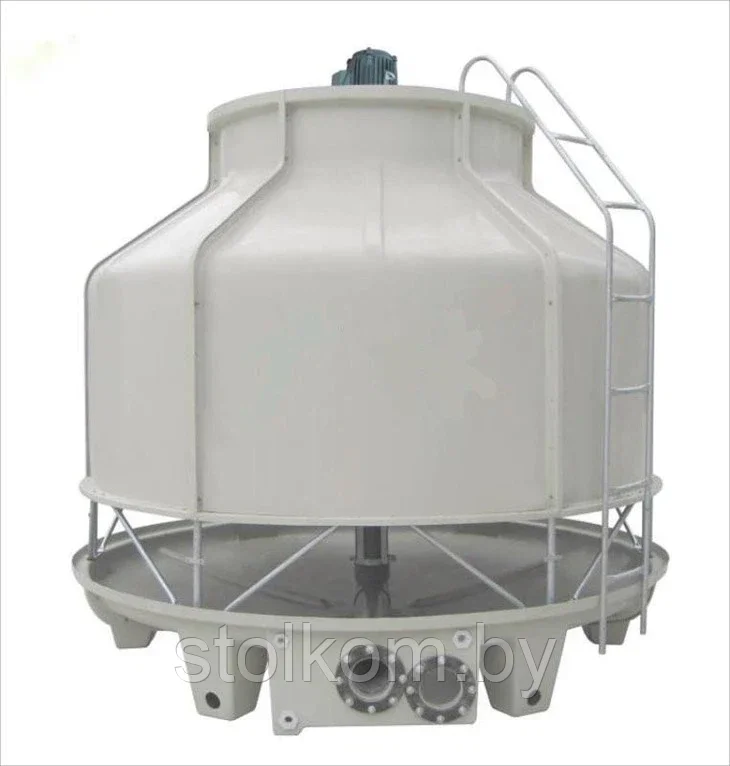

Круглая противоточная вентиляторная градирня ГРД-М с корпусом из стекловолоконной армированной пластмассы предназначены для охлаждения технологической воды в системах оборотного водоснабжения энергопотребляющего оборудования (теплообменные аппараты компрессорных установок, конденсаторы холодильных машин, кондиционеры, термопластавтоматы, технологическое оборудование легкой и пищевой промышленности, радиоэлектронное оборудование и т.п.) а так же в других системах промышленного охлаждения технической оборотной воды.

Основные преимущества:

• Форма корпуса и конструкция обеспечивают хорошую аэродинамику внутри градирни и позволяют
  использовать двигатель вентилятора меньшей мощности.
• Противоточная конструкция максимально увеличивает эффективность тепломассообмена воды с
  воздухом и позволяет уменьшить габаритные размеры.
• В холодный период, при работе с выключенным вентилятором, форма корпуса обеспечивает движение
  естественных конвективных потоков воздуха, вызванных разницей плотностей воздуха, обеспечивая
  эффективную работу градирни.

Устройство градирен ГРД-М:

Корпус градирни изготовлен из легкого и прочного стеклопластика, который обладает достаточной конструкционной прочностью для противостояния высоким скоростям ветра, толчкам и вибрации, а также устойчив к коррозии. Стеклопластиковые детали покрыты наружным смоляным слоем, содержащим УФ ингибиторы (против ультрафиолетового излучения), защищающим конструктивную целостность корпуса и резервуара для воды. Наружное покрытие градирни является стойким, долговечным и не требует дополнительной обработки. В стандартном исполнении градирни могут эксплуатироваться при температуре воздуха от +45°С до -30°С, в низкотемпературном исполнении — от +45°С до -50°С.

Цилиндрическая форма:

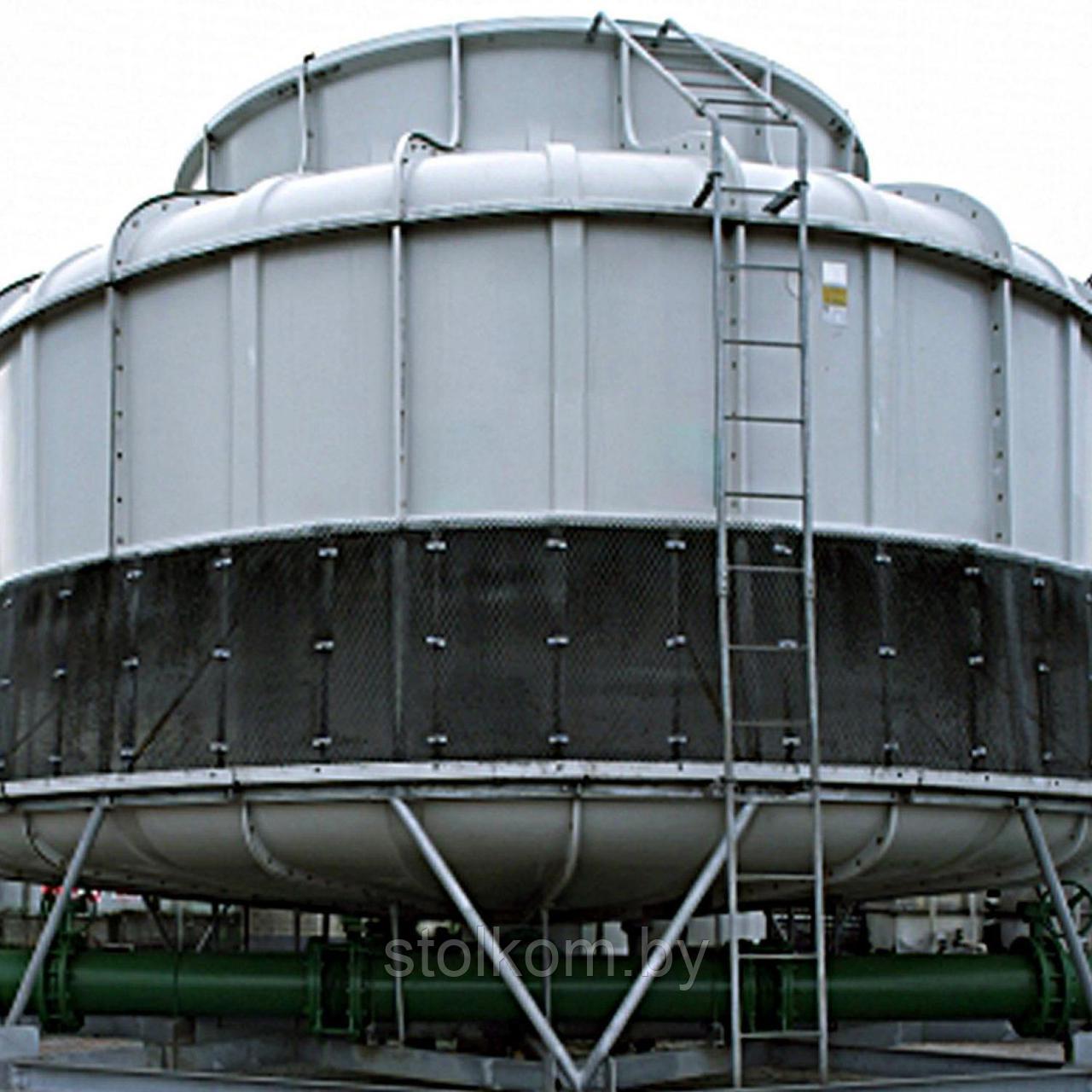

Цилиндрическая форма с размещением воздухозаборных устройств по всей окружности градирни обеспечивает максимальный забор воздуха при любом направлении ветра.

Расположение осевого вентилятора на выходе из градирни исключает возможность его обмерзания, так как лопасти вентилятора постоянно находятся в потоке теплого воздуха.

Все детали градирен тщательно проработаны с целью достижения достаточно малых габаритов. Вес, как самой градирни, так и её компонентов уменьшен за счет использования таких материалов как стеклопластик и ПВХ. Это позволяет размещать градирни на крышах зданий и вести монтаж с минимальным применением подъемной техники. Градирни могут доставляться в разобранном виде, что позволяет их собирать на месте установки. Градирни с ГРД-2М по ГРД-50М могут поставляться в собранном виде.

Система трубопроводов и трубных соединений сосредоточена в резервуаре для воды, что обеспечивает легкость монтажа и снижение стоимости монтажных работ.

Сотовый ороситель, изготовленный из ПВХ методом вакуумного формирования, устойчив к химическому воздействию и может использоваться в системах оборотного водоснабжения.

Конструкция сотового оросителя с большой поверхностью тепломасcoобмена (воды с воздухом) обеспечивает максимальный эффект охлаждения воды с минимальным аэродинамическим сопротивлением.

Пластиковая воздухозаборная сетка эффективно предотвращает попадание инородных предметов в резервуар градирни, а также предоставляет легкий доступ к поддону градирни в случае необходимости очистки. Если в районе эксплуатации градирни вероятны снегопады, воздухозаборная сетка может быть заменена жалюзийным воздухозаборником.

По запросу заказчика градирни могут поставляться с высокоэффективными каплеуловителями, изготовленными из ПВХ. Каплеуловитель позволяет снизить унос капельной влаги до 0,005%.

Условия эксплуатации пластиковых градирен ГРД-М:

1. Окружающая среда

• Климатическое исполнение У1 по ГОСТ 15150-69
• Предельные рабочие температуры воздуха:
  • в стандартном исполнении от +45°С до -30°С (ГРД-М);
  • в низкотемпературном исполнении от +45°С до -50°С (ГРД-МН);
• Относительная влажность воздуха в наиболее теплый и влажный период 80% при 20°С;
• Содержание пыли в воздухе не более 0,01г/м³;
• Присутствие в воздухе липких и волокнистых веществ не допускается;
• Тип атмосферы II промышленная (содержание сернистого газа от 20 до 250 мг/м²сут., или 0,025 до 0,31 мг/м³; хлориды менее 0,3 мг/м²сут.)

1. Охлаждаемая вода

• Загрязнение охлаждаемой воды должно находиться в пределах обычных величин, характерных для технической воды оборотных циклов, показатель рН=6-8.
• Предельная температура подаваемой на охлаждение воды непосредственно в градирню 60°С. Для охлаждения воды с температурой выше 60°С следует использовать двухконтурную схему.

Технические характеристики градирен ГРД-М

*при температуре смоченного термометра 27°С, охлаждении воды в градирне на 5°С (с 37°С до 32°С) и повышении температуры воды в технологическом оборудовании с 32°С до 37°С.
