Описание вентилятора центробежного ВЦ 14-46-5,0 (1000 об/мин; 7,5 кВт)

Центробежный вентилятор ВЦ 14-46-5,0 7,5/1000 – это высокоэффективное устройство среднего давления, предназначенное для эксплуатации в системах вентиляции и кондиционирование промышленных и общественных зданий, устройствах охлаждения мощного оборудования и технологических линий.



Эти вентиляторы используют высокопроизводительное рабочее колесо диаметром 500 мм с 32-мя прямо загнутыми лопастями оптимизированной формы. Их геометрия оптимизирована для достижения оптимального уровня аэродинамических показателей, высокой эффективности и производительности устройства.

Вентилятор общепромышленного исполнения поставляется в комплекте с приводным трехфазным асинхронным двигателем типа АИР. Для них характерны:



• высокий уровень динамики и энергетических показателей;
• возможность регулирования скорости вращения в диапазоне до 100% с использованием внешних трансформаторных или электронных схем (оптимальный вариант электронного регулятора – устройство типа ATV212);
• защита от перегрева с применением быстродействующих внешних устройств;
• исполнение по классу защиты IP54.

Одной из отличительных особенностей оборудования является низкий уровень рабочего шума. Для вентилятора ВЦ 14-46-5,0 7,5/1000 звуковое давление, передаваемое в окружающую, среду составляет не более 94дБА. Показатели могут быть значительно улучшены за счет использования при монтаже виброгасящих гибких вставок на стороне всасывания и нагнетания, а также виброизоляторов типа ДО 41 для установки рамы.



Рабочее колесо, корпус и рама вентилятора выполнены из высокопрочной оцинкованной углеродистой стали. Что позволяет добиться высокой механической прочности конструкции, повышает устойчивость деталей к коррозии даже в условиях воздействия неблагоприятных факторов. Это повышает надежность вентилятора и значительно увеличивает ресурс работы.

Для эксплуатации устройства обязательны:



• выполнение условий по чистоте (концентрация механических примесей не более 0.1г/куб.м, отсутствие липких и волокнистых включений), химическому составу (нулевое содержание агрессивных соединений) и температуре (диапазон от -30 до +80 градусов для общепромышленного исполнения) перемещаемой среды;
• климатическим параметрам – умеренный климат (исполнение У2) с температурой воздуха до +40 градусов;
• сохранение направления установки корпуса на раме, определенное компанией-производителем.

Расшифровка маркировки ВЦ 14-46-5,0-К1-РВ-7,5/1000/220-380 Л0:





• ВЦ 14-46 - серия, вентилятор центробежный/ радиальный серия ВР;
• 5,0 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
• К1 – коррозионностойкий (по таблице «Исполнение вентиляторов по назначению и материалам»);
• РВ – комплектация рабочим колесом с вперед загнутыми лопатками;
• 7,5 – мощность электродвигателя, кВт;
• 1000 – частота вращения рабочего колеса, об/мин;
• 220-380 – напряжение питания электродвигателя, В (220-380 В для мощности от 0,37 до 7,5 кВт; 380-660 В от 11 до 37 кВт);
• Л0 – положение корпуса.

Технические характеристики вентилятора ВЦ 14-46-5,0 (1000 об/мин; 7,5 кВт)

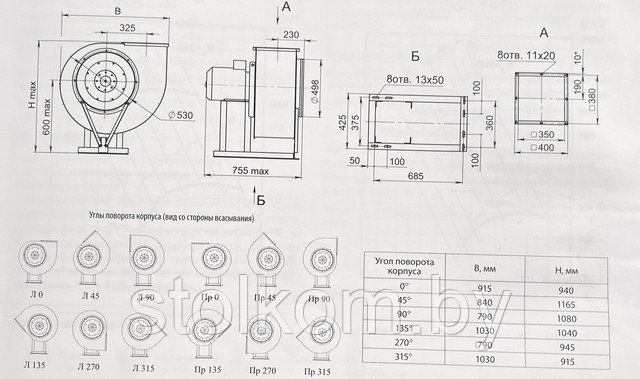

Присоединительные размеры
