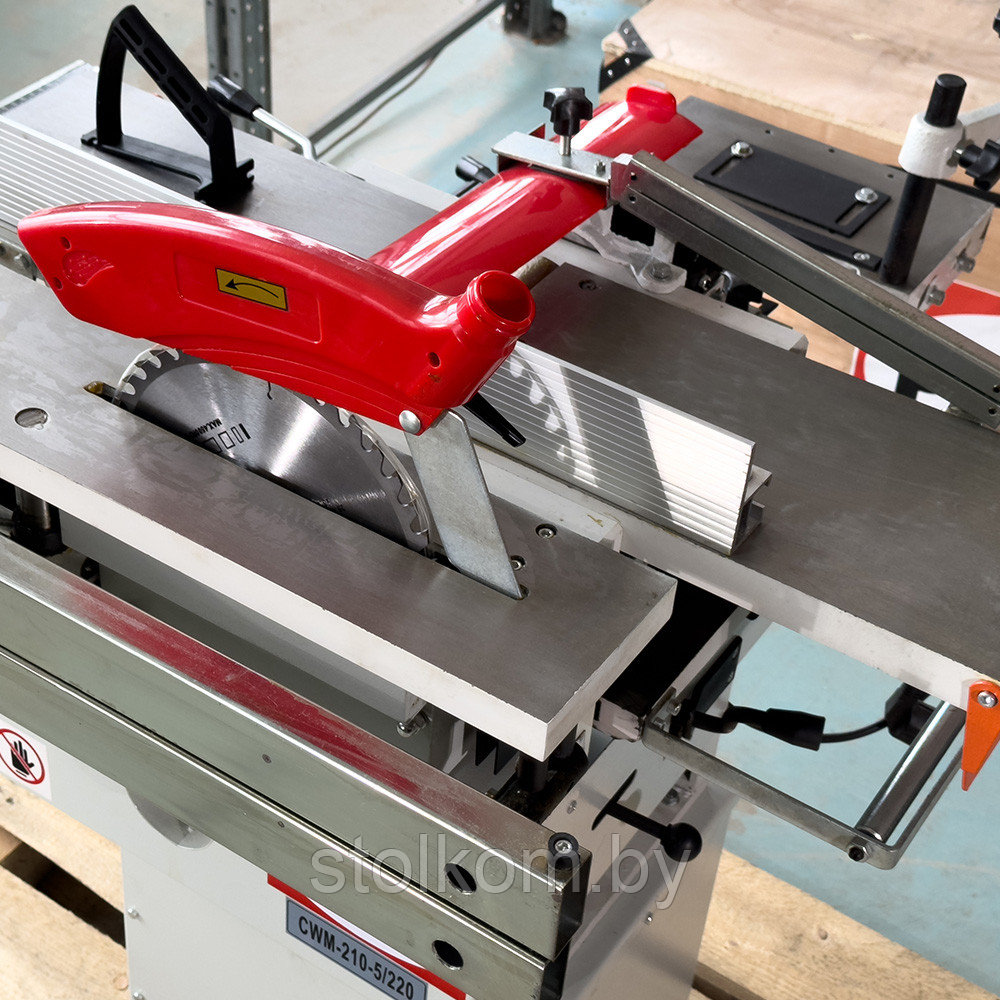

Комби деревообрабатывающий станок CWM-210-5/220 В

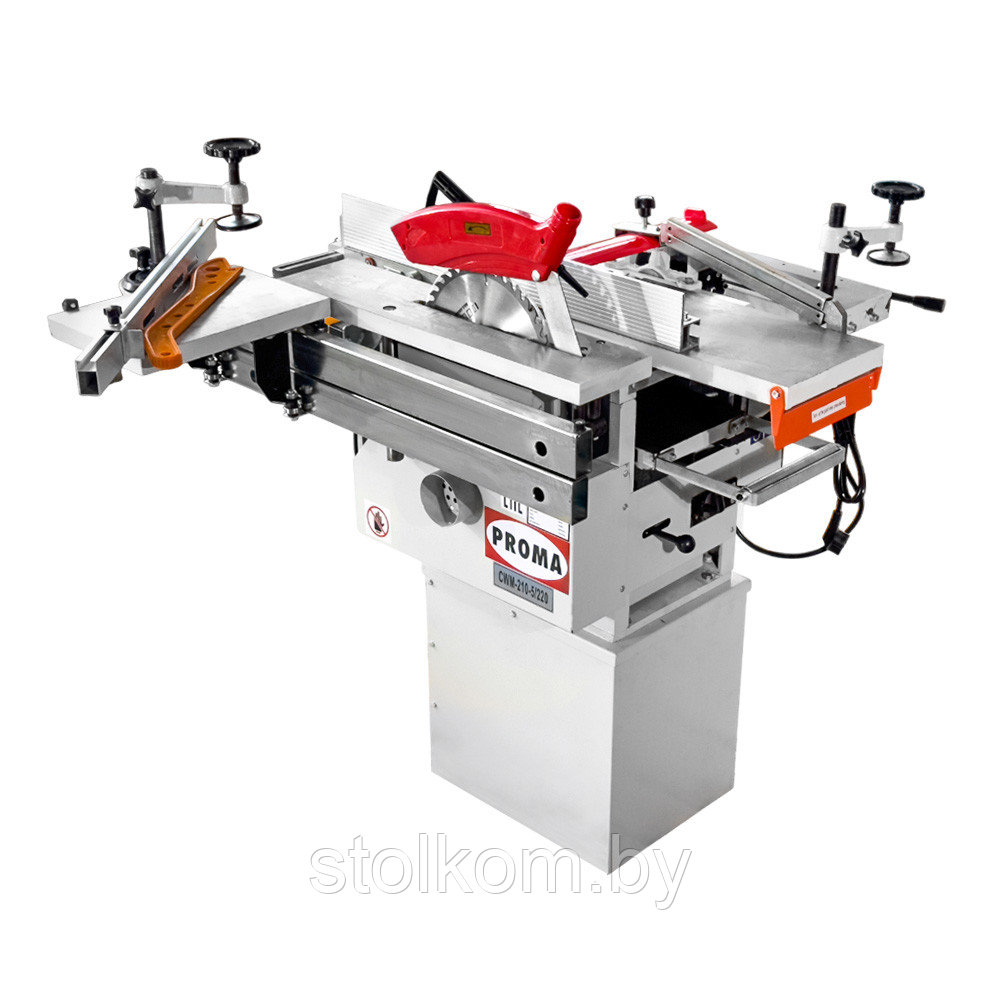

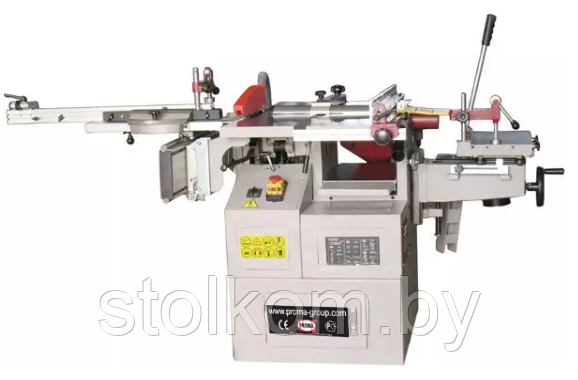

Комбинированный деревообрабатывающий станок CWM-210-5/220

Предназначен для разнообразных работ по дереву, на не больших площадях цеха или мастерской. Универсальный многофункциональный станок CWM-210-5/220савят там, где нет возможности поставить много станков для разных операций.

Описание станка.

Работы, выполняемые на станке CWM-210-5/220

На этом станке можно выполнять огромный спектр работ:

·         пиление продольное и под углом,

·         торцевание,

·         фугование,

·         рейсмусование с автоподачей,

·         фрезерование горизонтальным шпинделем,

·         сверлильно-пазовальные работы на дополнительном подвижном столике.

Асинхронный экономичный электродвигатель 1,5 кВт обеспечивает стабильную работу на всех наладках.

При своем небольшом весе, станок обладает надежной конструкцией: все столы и станина станка — литые. Дизайн и исполнение станка отвечают современным требованиям в станкостроении.

Преимущества станка КП-62

Станок дает возможность наклонить пильной узел для более точного выполнения работ. У станка каретка большого размера с регулируемой линейкой. Устройство изготовлено с учетом всех необходимых мер безопасности.

Отличительные особенности комбинированного многофункционального станка CWM-210-5/220:

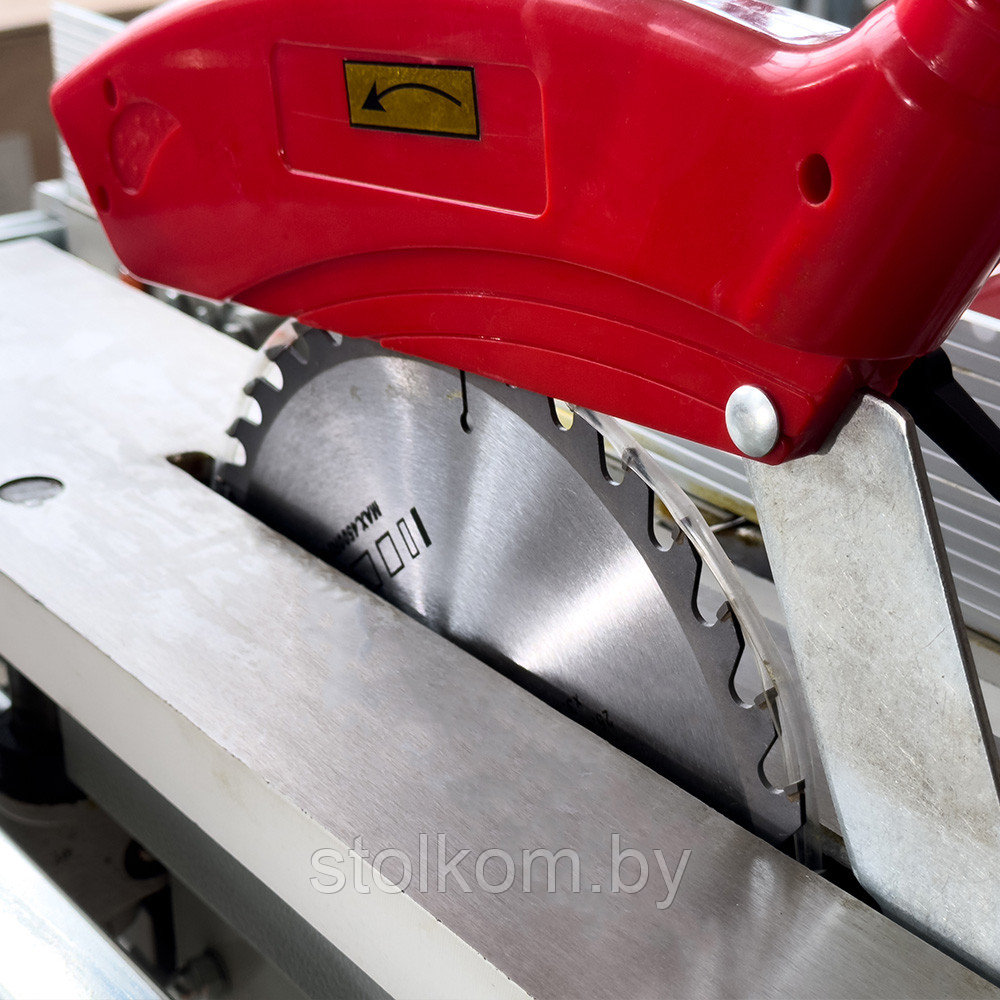

·         регулируемая высота пилы над столом,

·         наличие подвижной каретки для пиления с установленным прижимом и поворотной линейкой,

·         регулируемый столик для продольного фрезерования горизонтальным шпинделем,

·         регулируемый столик с прижимом для пазовальных и сверлильных работ,

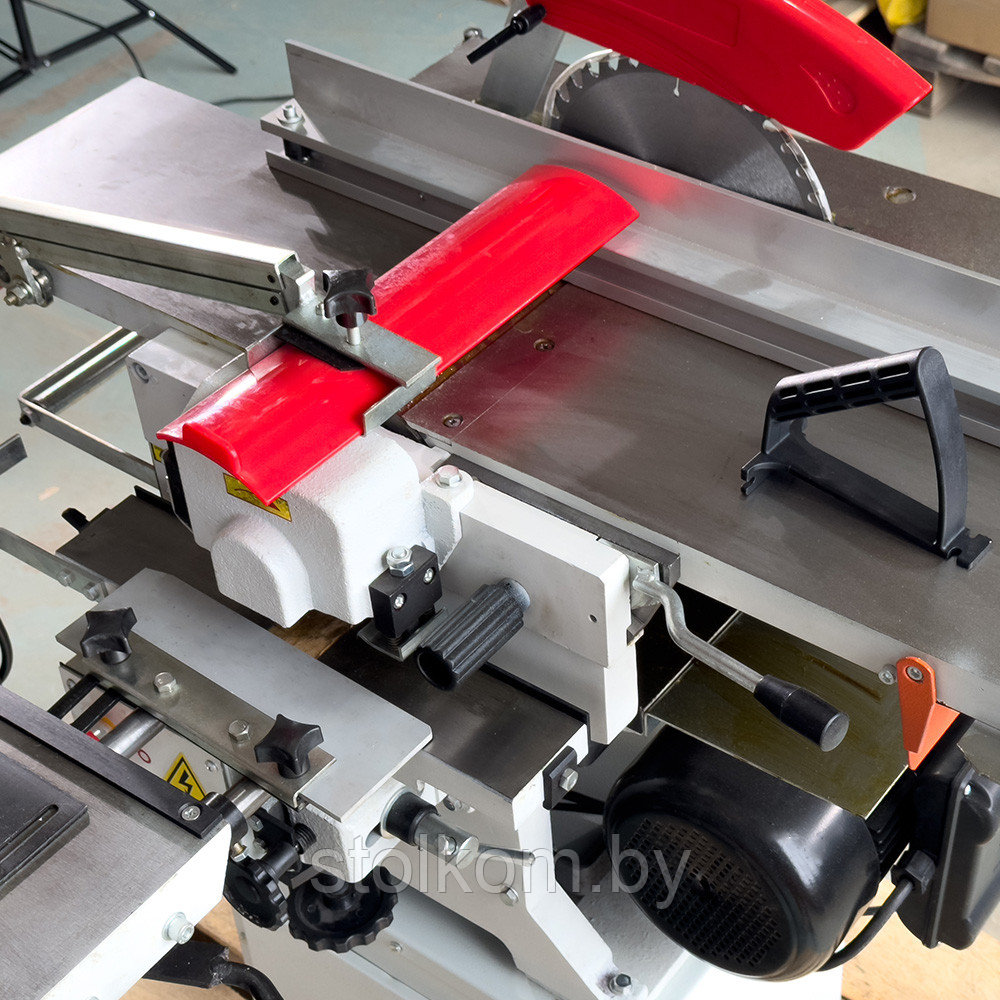

·         упорная регулируемая линейка для продольного пиления и фугования,

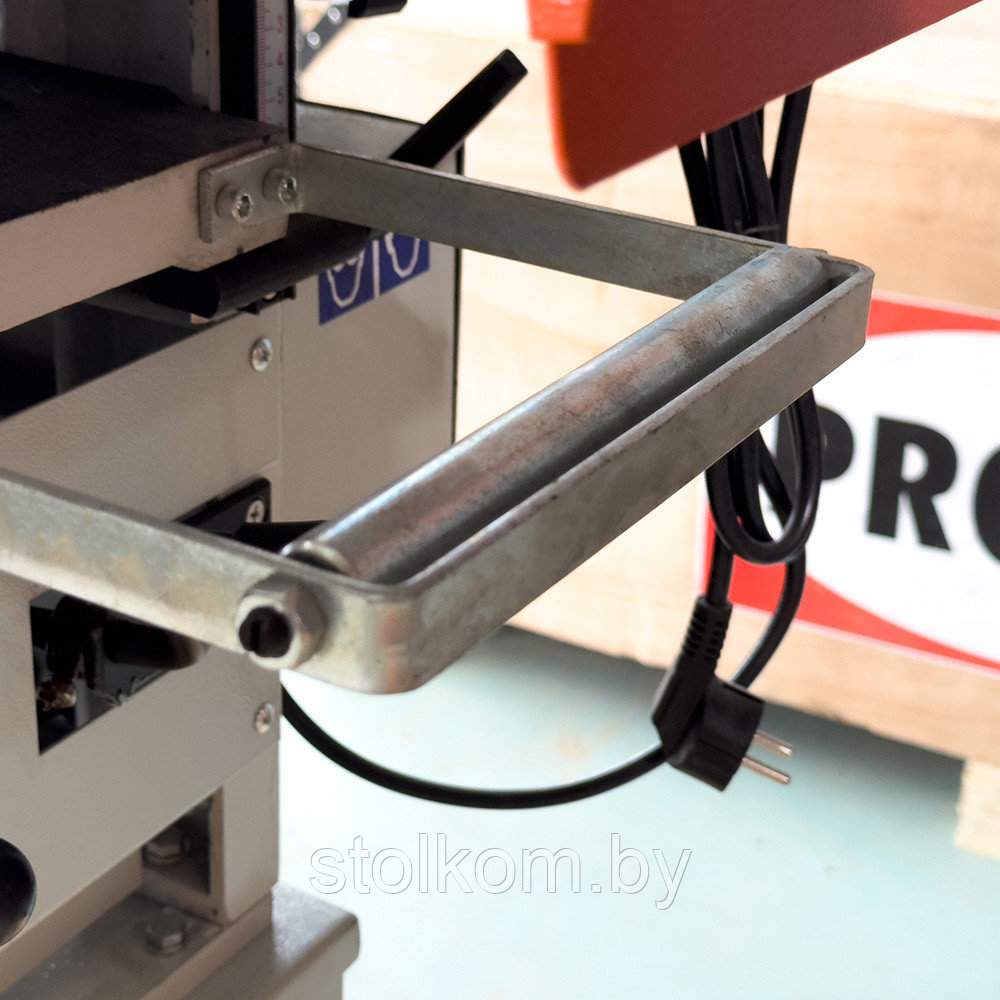

·         регулируемый стол с удлинителем для рейсмусования,

·         защитные кожухи и щитки для всего режущего инструмента, устанавливаемого на станке,

·         режущий инструмент в комплекте: дисковая пила с т/с напайками, ножи для ножевого вала, фреза для фрезерования с устанавливаемыми сменными ножами, фреза для пазования.

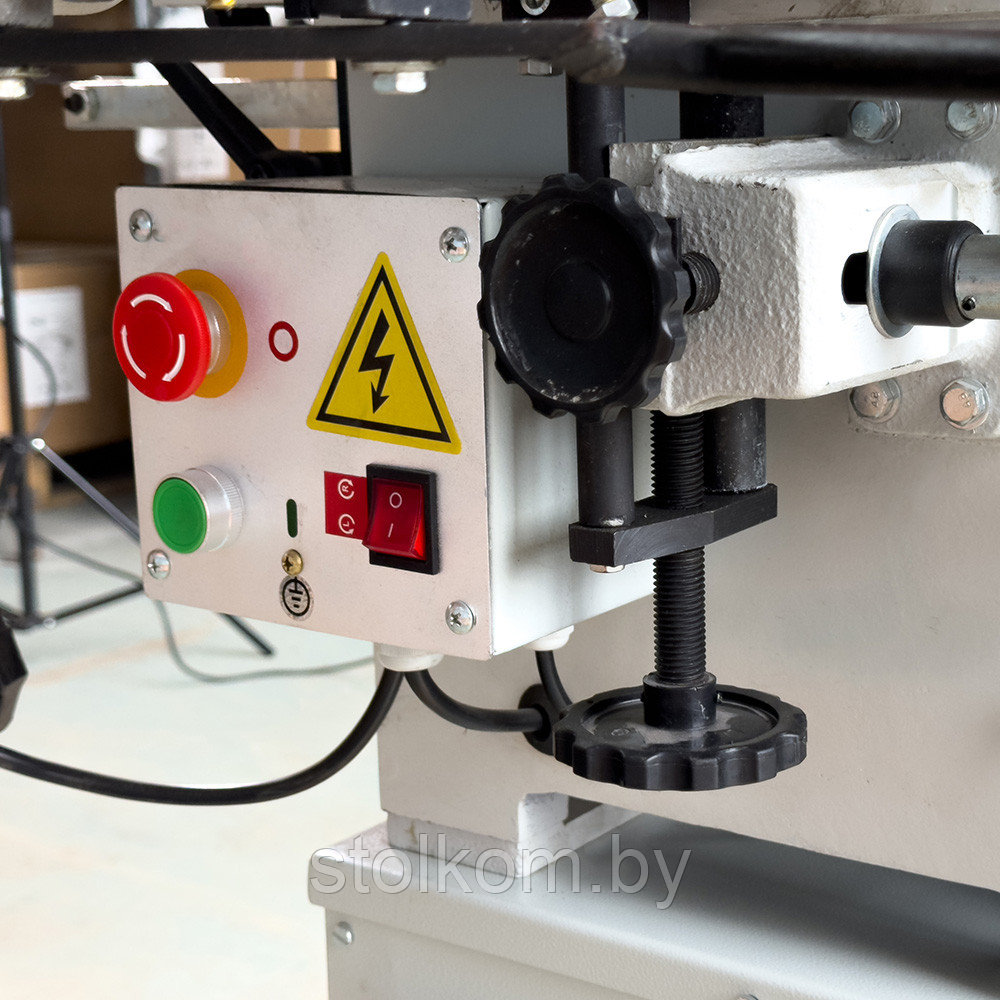

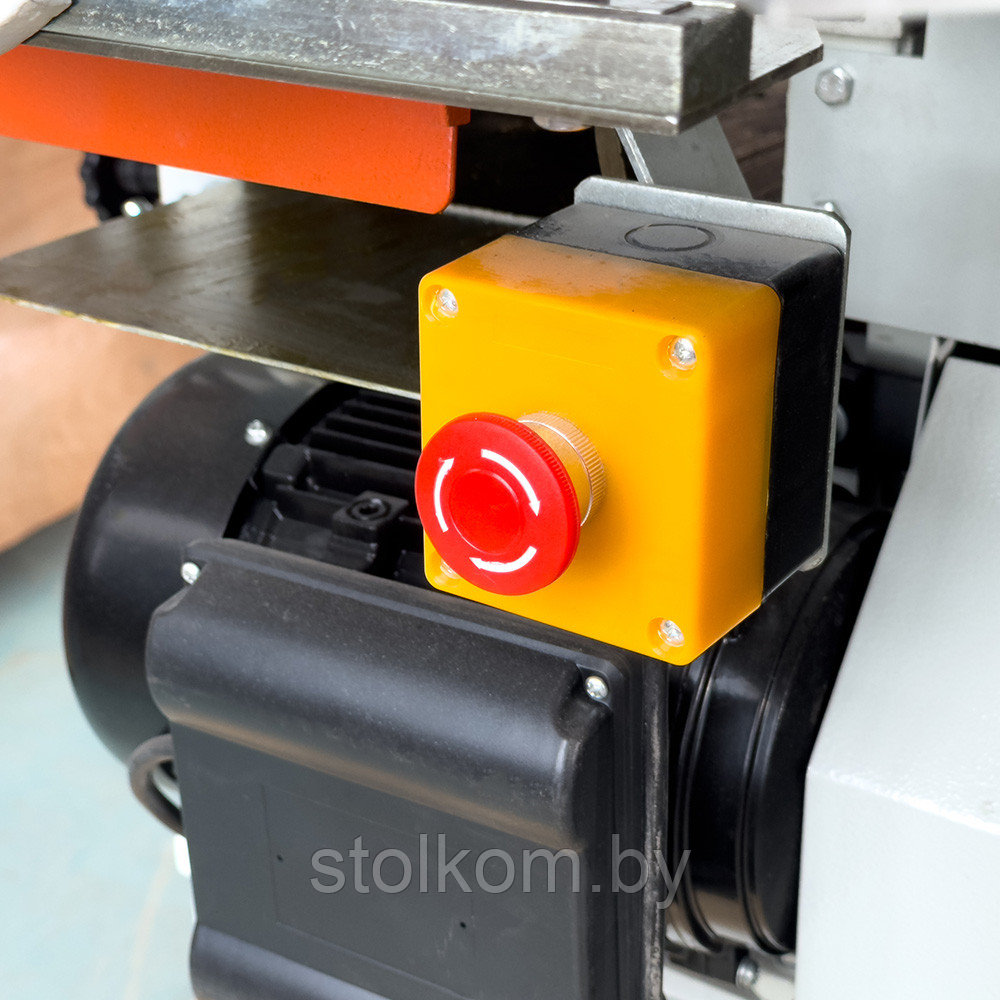

·         две аварийные кнопки.

Основные технические характеристики

Максимальная глубина строгания                               3 мм

Макс. ширина строгания                                           200 мм

Минимальная длина заготовки                                150 мм

Максимальная диаметр пил.диска                           250 мм

Максимальная величина поперечного реза           270 мм

Ширина реза между пилой и упорной линейкой    70 мм

Диаметр пилы                                                            250 мм

Толщина пропускаемого материала                      6-60 мм

Максимальная ширина фрезерования                     40 мм

Скорость вращения                                                3500 об/мин

Скорость автоматической подачи                             6,5 м/мин

Внешний диаметр фрезы                                              74-104 мм

Макс. диаметр сверления                                          12 мм

Макс. глубина сверления                                  90 мм

Посадочный диаметр фрезы                                        20 мм

Мощность двигателя                                               1500 Вт

Электропитание                                                   220В/50Гц

Габаритные размеры,   Д х Ш х В                    920 х 1310 х 970 мм

Масса нетто/брутто                                                135/165 кг

Габариты упаковки:                                      1120*700*570 мм

Строгальный стол                                                  210х850мм

Отрезной (пильный) стол                                   150х600мм

Дополнительный стол (каретка)                       220х320мм

Долбёжный стол                                               160х280мм

Эти станки незаменимы в мастерских с ограниченной площадью для изготовления широкого спектра изделий деревообработки. Переход от одной операции к другой занимает минимальное время.
