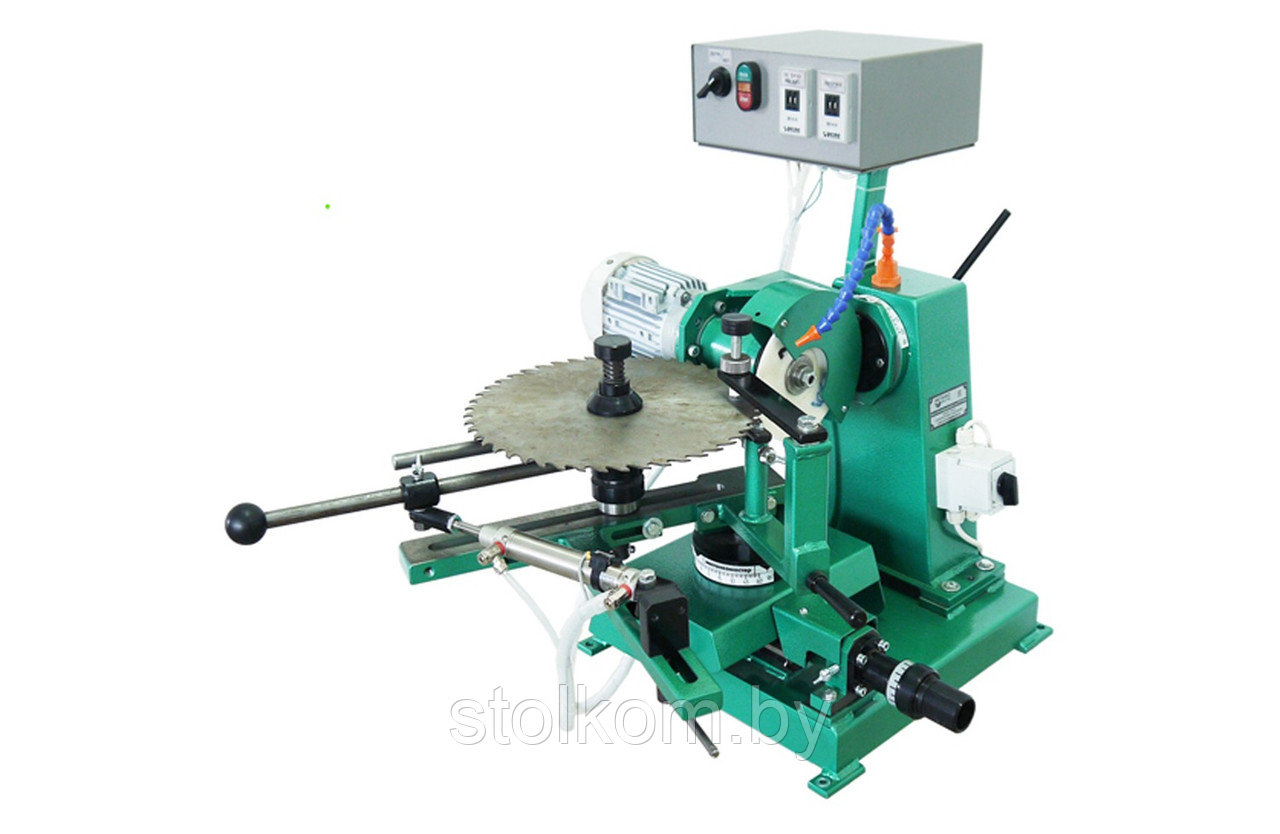

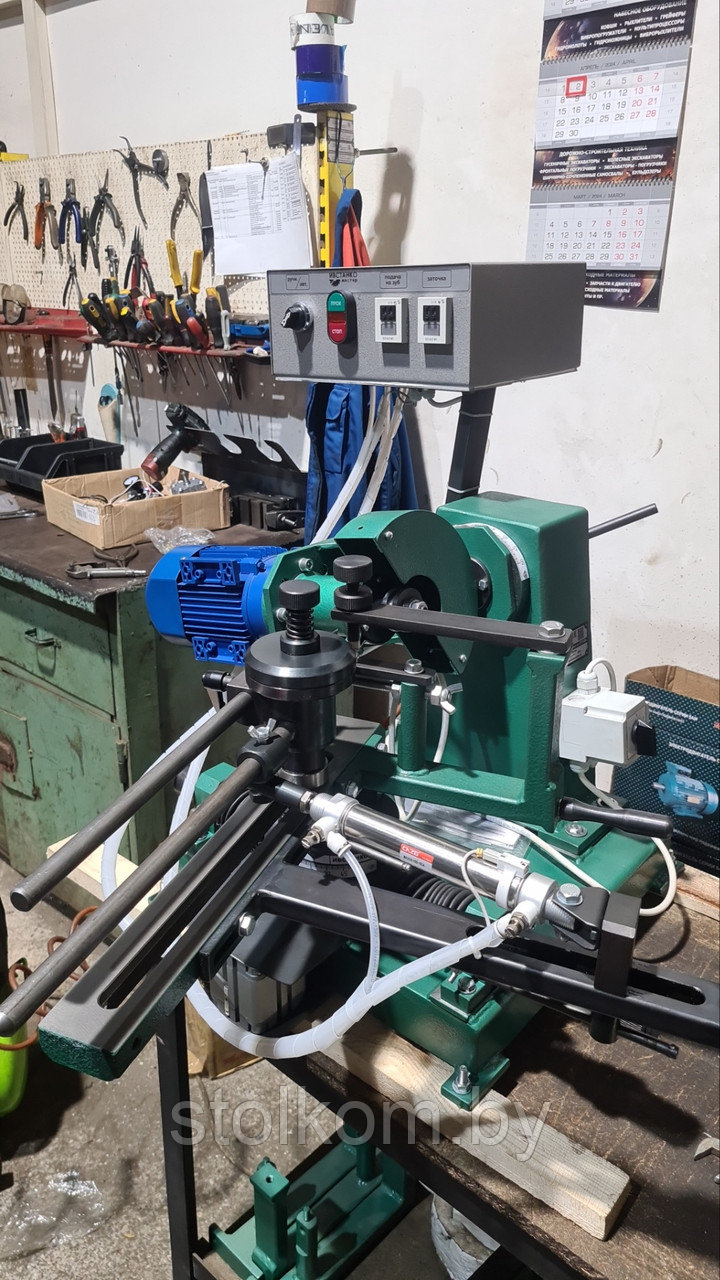

Заточное устройство для пильных дисков с напайками СЗТП 600 Ал (автоматическое)

Настольное устройство, для затачивания

пил дисковых СЗТП 600 АЛ

(Алмазный круг в ПОДАРОК)

Устройство предназначено для заточки дисковых пил с победитовыми напайками и других твердосплавных дисковых пил диаметром от 140 до 700 мм. Идеально подходит для малых и средних предприятий с не большим объёмом затачиваемых пил, но с высоким требованием заточки. Заточное устройство также применяется на лесопильных производствах, в центрах по заточке инструмента, в столярных мастерских, на фабриках, где используется дисковые пилы.

Имеется дополнительные устройства для затачивания подрезных пил форматников (если станок оснащён опционально  дополнительным  оборудованием).

Описание:

•      Станок оснащен пультом управления и двумя пневмоцилиндрами – источниками движения рабочих органов станка.

- пневмопривод в автоматическом режиме заточки поворачивает пилу на зуб и обеспечивает рабочий ход затачивания;

• -для перемещения пильного диска, который затачивается, происходит по профилированным горизонтальным направляющим вместе с узлом;
• - заточка пил с прямыми, косыми, трапециодальными и попеременнокосыми зубьями;
• - для работы, не требуется дополнительного обучения;
• В станке имеется пульт управления (в пульте используются реле Relpol), который в автоматическом режиме приводит в движение пневмоцилиндры  (Camozzi, Festo)



          Станок может применяться для профессиональной заточки большого объёма дисковых пил. Базовое исполнение станка на 380В

  В базовую поставку круги заточные не входят;

  Оснастка за дополнительную плату:

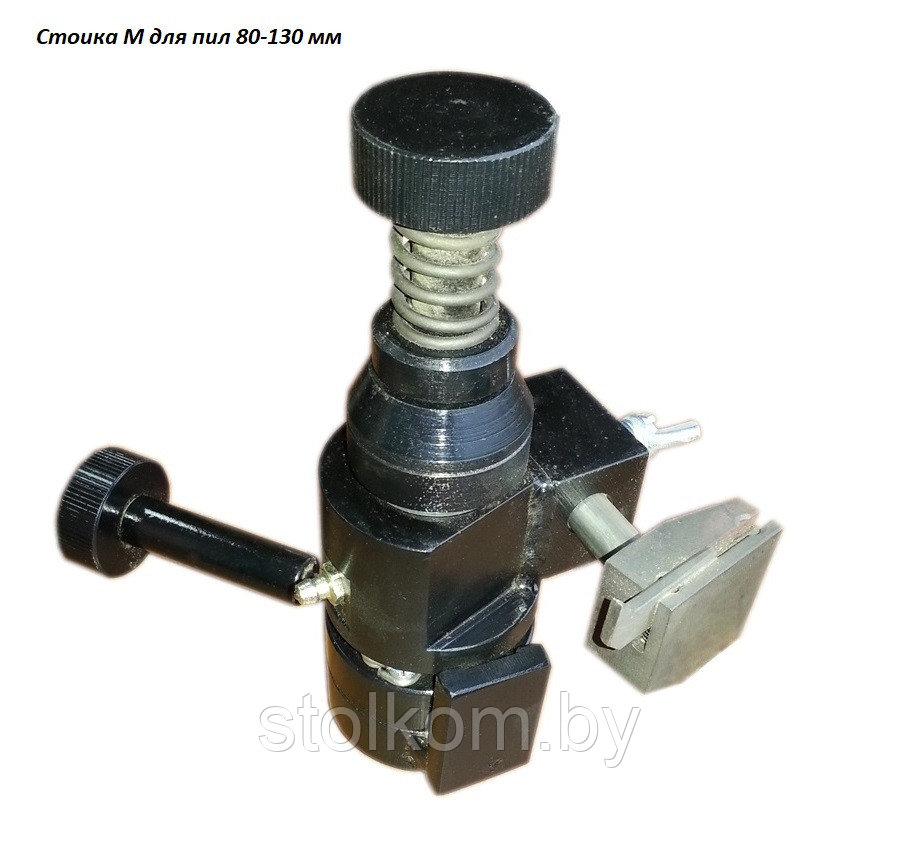

     -Стойка М для заточки пил диаметром 80-130 мм;

     -Для заточки пил с подчистными ножами есть дополнительная опция – Прижим заточки пил с подчистными ножами;

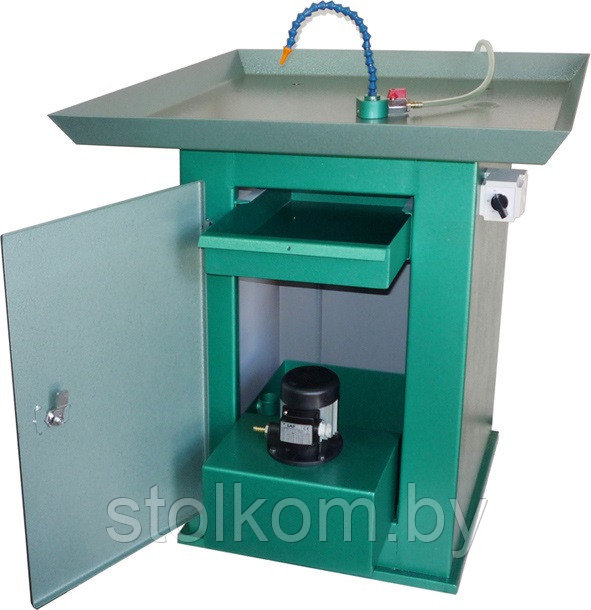

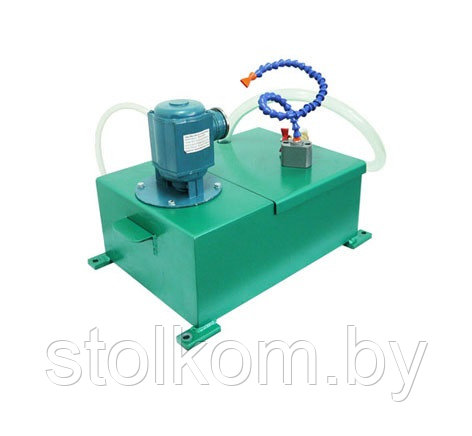

      -Тумбочка (стол) с системой СОЖ размещение станка и использование системы СОЖ при заточке;

     -Можно заказать исполнение станка на 220В;

Технические характеристики:

Посадочный диаметр пил, мм          20-30-32-50 (другие по запросу)

Толщина затачиваемого инструмента, мм          2-5

Передний угол заточки зубьев пилы, град          -8…+25

Задний угол заточки зубьев пилы, град   0…30

Углы косой заточки передней/задней граней, град    0-15/0-45

Рекомендованный тип круга 12А

Размеры заточного круга, мм           150х32

Мощность двигателя, кВт        0,25

Напряжение питающей сети, В 380(220 по запросу)

Частота вращения шлифовального круга, об/мин.    2730

Вес, кг           70

Давление, Мпа     0,4-0,6

Расход воздуха, л/мин 20

Габаритные размеры, (ДхШхВ) мм 700х1000х500

Базовая исполнение станка на 380В.

В комплект базовой поставки не входят заточные  алмазный или корундовый круги.
