Вентилятор радиальный ВЦ 7-40 (3х фазный 380 В)

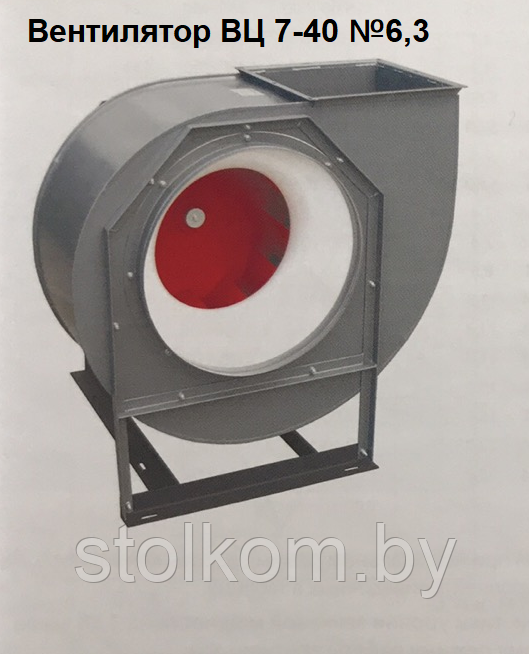

Вентилятор радиальный ВЦ 7-40

Радиальные вентиляторы используют для перемещения запыленного воздуха и газовоздушных смесей с плотностью загрязнения не более 1кг/м3 при давлении рабочей среды до 5кПа в стационарных системах вентиляции, кондиционирования, отопления зданий и сооружений различного назначения, а также для прочих санитарно-технических целей.

Рабочий орган вентилятора представляет собой лопастное колесо, которое в зависимости от исполнения может иметь 6 либо 8 лопаток. Рабочее колесо устанавливается в спиральном корпусе («улитке») и приводится во вращение посредством асинхронного электродвигателя (380В, 50Гц) с возможностью регулировки частоты вращения. Двигатель может быть подключен напрямую или через ременную передачу.

Рабочее колесо вентилятора радиального пылевого  может изготавливаться в 2-х вариантах:

Опорная часть конструкции из сварной рамы вентилятора устанавливается на перекрытия зданий и может крепится анкерами. Для гашения вибрации и шума  при монтаже можно использовать специальный демпфер. Вентиляторы следует устанавливать вне зоны постоянного пребывания людей и за пределами обслуживаемых помещений.

По расположению входного патрубка на «улитке» и направлению вращения рабочего колеса вентиляторы делятся на два исполнения: правое и левое.

Спиральный корпус радиального вентилятора  может смещаться в угловом направлении относительно фундаментной рамы. В стандартном исполнении предусмотрено шесть положений «улитки» под углом от 00 до 3150 с шагом 450, по спецзаказу – 1800.

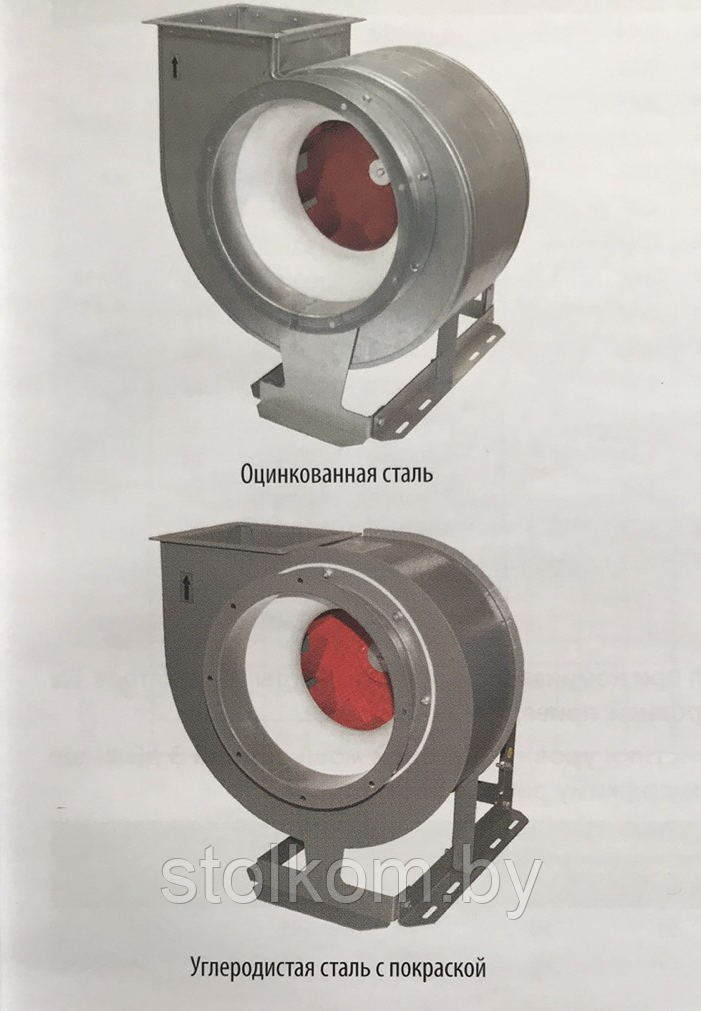

Варианты изготовления:

Модельный ряд радиальных вентиляторов насчитывает восемь тип размеров (№ 2,5; 3,15; 4; 5: 6,3; 8, 10, 12,5), в зависимости от назначения и области применения выпускаются следующие виды:

1) – общего назначения из углеродистой стали;

2) – коррозионностойкие из нержавеющей стали;

3) – взрывозащищенные из разнородных металлов.

Условия эксплуатации:

Вентиляторы могут эксплуатироваться: в условиях умеренного (У), умеренного и холодного (УХЛ), а также тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ. При защите электродвигателя от прямого воздействия атмосферных осадков и солнечной радиации допускается эксплуатация вентиляторов по 1-й категории размещения.

Температурный режим и категории размещения по ГОСТ:

У - условия умеренного климата ( -45˚С/+40˚С);

УХЛ - условия умеренного и холодного климата ( -60˚С/+40˚С);

Т - условия тропического климата ( -10˚С/+50˚С).

эксплуатация на открытом воздухе;

под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков;

в закрытых помещениях без искусственного регулирования климатических условий.

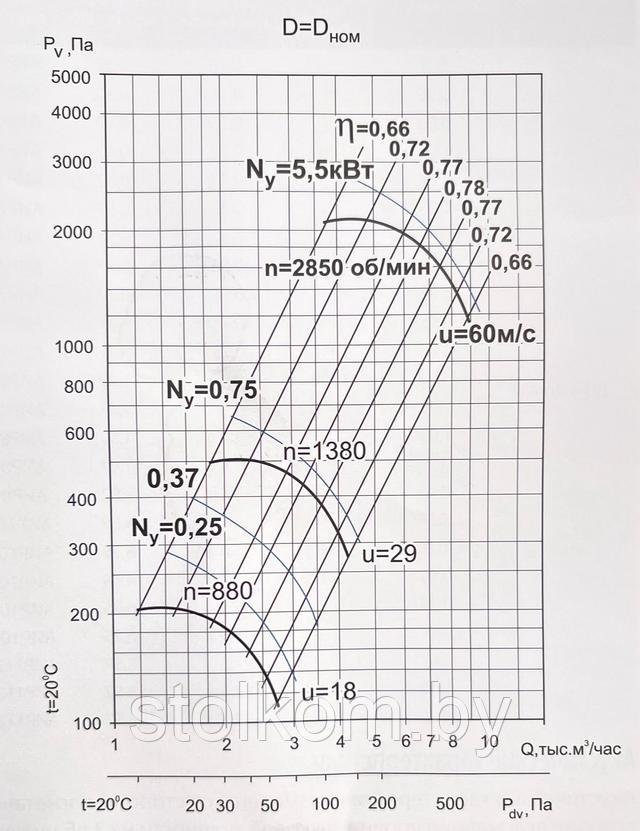

Технические характеристики:

Присоединительные размеры:

Акустические характеристики вентилятора ВЦ 14-46 4
